應用領域

諧波的產生是由于正弦波電壓施加在非線性負載上，電流就變成了非正弦波，非正弦波電流在電網阻抗上產生壓降，會使電壓波形也變?yōu)榉钦也?。如今在通訊、半?dǎo)體、石化、化纖、鋼鐵中頻加熱爐和汽車制造等行業中廣泛使用的負載大部分為非線性負載，如變頻調速設備、整流器、不間斷電源、開關電源、電弧爐、焊接設備、電腦、電梯、變頻空調、節能燈和復印機等等。由于這些非線性負載所產生的大量諧波電流涌入電網中，導致電壓波形發生畸變現象。這種諧波污染對電網和用戶產生了嚴重的危害。危害的種類有：

• 造成電纜、電動機和變壓器過熱，導致其使用壽命下降或損壞；
  • 損壞敏感的設備，導致生產或?qū)嶒炛袛?，造成重大損失；
  • 引發斷路器誤動作，區域性停電事故；
  • 造成電容器過載或因故障而損毀；
  • 導致中性線上出現大電流而引發系統故障；
  • 誘發電網諧振；
  • 電網中存在的諧波將降低供電效率；
  • 如諧波污染等級過高，將得不到供電部門的入網批準。

本系列產品應用領域包括：電氣化鐵道及軌道交通行業、工礦企業、石油和天然氣行業、汽車行業、冶金鋼鐵行業、水處理行業、水泥行業、通信行業、礦山、造船業、紡織行業、市政、醫院、企業自動化生產線、辦公大樓及商業大廈、計算中心、住宅大廈、供配電系統等。

本系列有源電力濾波器滿足以下標準或者與這些標準規定有關的條文。本產品出廠時，所示標準版本均為有效。
GB 156-2003 標準電壓
GB 191-2000 包裝儲運圖示標志
GB/T 1980-1996 標準頻率
GB/T 2423.10-1995 電工電子產品環境試驗第二部分：試驗方法試驗 Fc 和導則：振動（正弦）
GB/T 2681 電工成套裝置之中的導線顏色
GB/T 2682 電工成套裝置之中的指示燈和按鈕的顏色
GB/T 2900.1-1992 電工術語，基本術語
GB/T 2900.34 電工術語，電氣傳動及其自動控制
GB/T 3797 電控設備第二部分：裝有電子器件的電控設備
GB/T 3859.3-1993 半導體變流器變壓器和電抗器
GB 4208-1993 外殼防護等級（ IP 代碼）
GB/T 7678 半導體自換相變流器
GB 9969.1-1998 工業產品使用說明書總則
GB/T 13422-92 半導體電力變流器電氣試驗方法
GB/T 14436-93 工業產品保證文件總則
GB/T 15139-94 電工設備結構總技術條件

技術參數

主要技術指標

額定電壓	AC380V±15%/660V±15%
電氣接線	三相三線、三相四線
額定工作頻率	50Hz±5%
濾波范圍	2-25次諧波(可以選擇性濾波，各次諧波補償可分別設定)
濾波程度	選定每次諧波可進行幅值補償設定
自動限流輸出功能	當負載側的諧波電流大于裝置電流時，裝置將輸出電流限制在額定值
過熱保護	具有溫度傳感器測量及溫度開關雙重保護
失壓保護	系統電壓低于UN85%，主斷路器會失壓保護，裝置停止工作
負荷過流保護	流經負荷的電流超過閾值，裝置停止工作
補償過流保護	設備具備軟件和硬件兩種保護，軟件保護點（電流峰值）可自行設定一般可設定為額定電流（RMS）的2倍，硬件保護點的數值為額定電流（RMS）的2.3倍，當補償電流超過保護閾值時，設備停止，報相應故障
系統電壓保護	系統側電壓欠壓閾值或過壓閾值，裝置停止工作
直流電壓保護	設備具備軟件和硬件兩種保護，軟件保護點一般為內部直流支撐電容的額定工作電壓，硬件保護點為直流電容額定工作電壓的1.2倍，當直流電壓超過保護閾值時，設備停止，報相應故障
IGBT保護	IGBT具有溫度和過流保護，觸發保護，裝置停止工作，報IGBT故障
沖擊電流	功率模塊內IGBT額定電流的2倍
濾波能力	95%
濾波效果	符合GB/T14549-93標準要求
補償模式	1、諧波補償；2、無功補償。3諧波和無功同時補償（綜合治理）
短時過載能力	120%
多臺運行方式	并聯運行
開關頻率	12.8K—25.6KHz
響應時間	<5ms
控制算法	具有自適應能力的領域篩選矢量補償算法
控制器	DSP

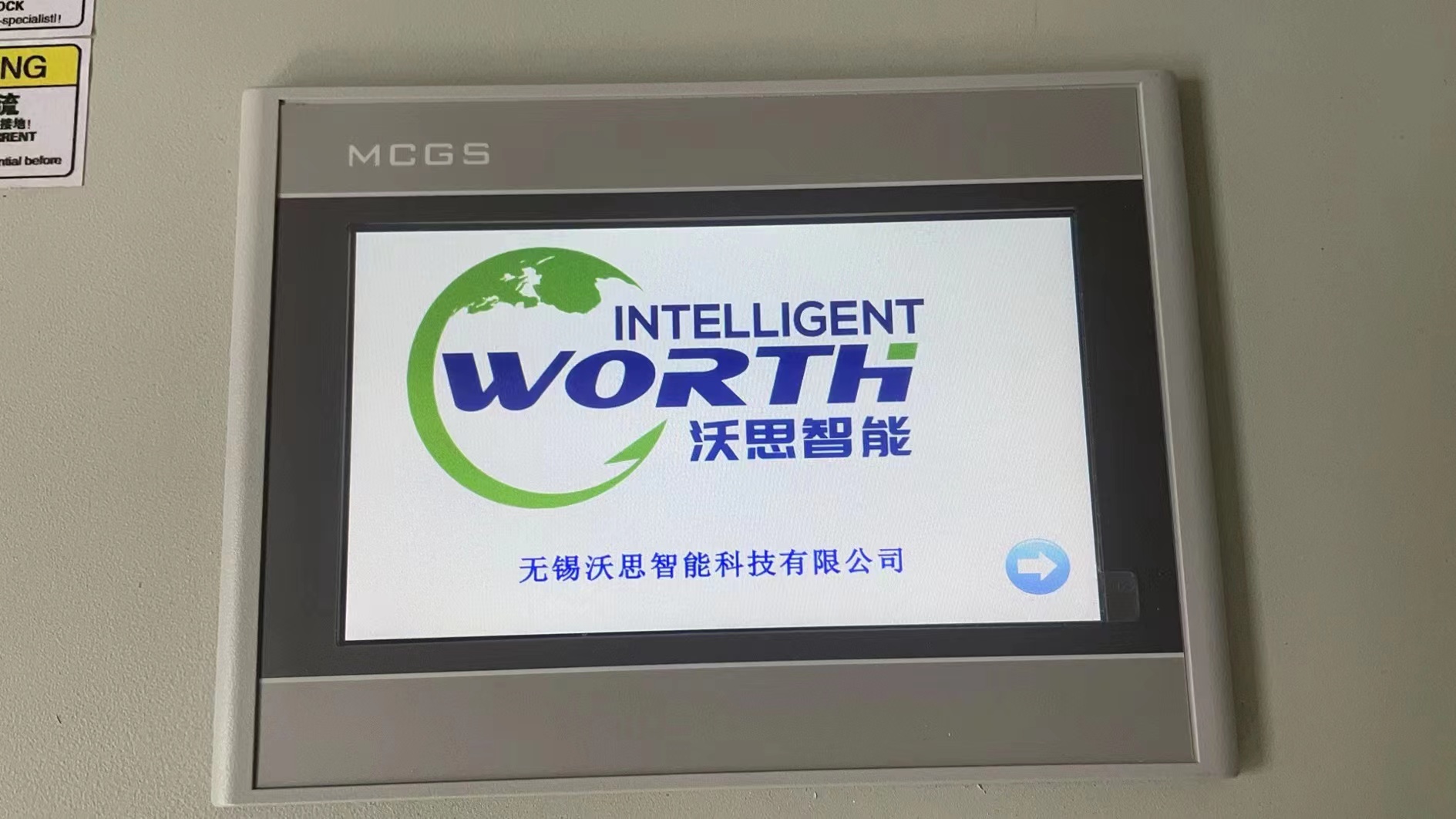

顯示方式	觸摸屏
通信功能	Modbus RTU協議，RS485
控制連接	光纖連接或電氣連接
裝置功率損耗	額定滿載運行時，損耗約3%額定功率
防護等級	IP20
雷害等級	中雷區
污穢等級	裝置應在不低于規定污染等級3的環境中使用
冷卻方式	強迫風冷
噪音	≤65dB（A聲級）
安裝方式	柜體為落地安裝，可與相鄰配電柜并列安裝（等高），電纜可從裝置底部進線，箱式可根據現場情況確定，安裝時要考慮通風。
環境溫度	-5°C～+40°C，且24h內平均氣溫不高于+35℃。
存儲溫度	-40°C～70°C；
相對濕度	室內溫度在+20℃以下時15%～90%，非凝露即可，在+40℃時不超過50%
海拔高度	安裝海拔小于1000米

箱體外型尺寸及箱體安裝

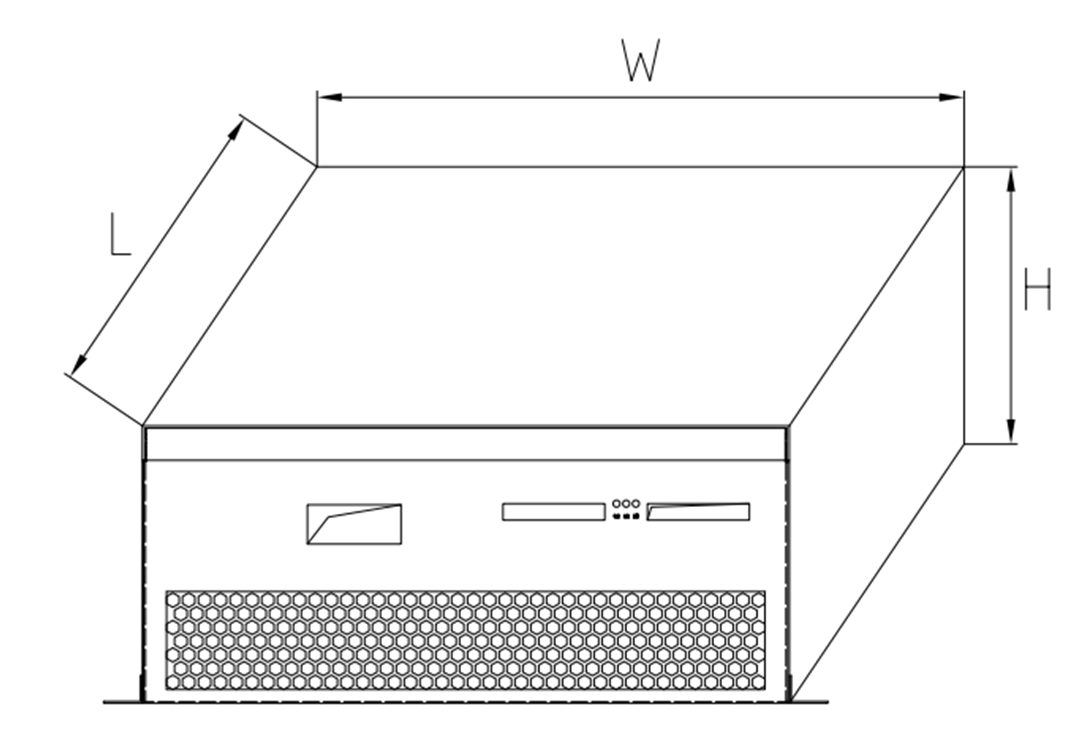

圖1模塊外形尺寸

模塊容量	25A	50A	75A	100A	150A	200A	100	150
模塊電壓	380V/400V						660V/690V
L(mm)	530	530	570	570	640	660	660	660
W(mm)	470	470	500	500	500	530	530	530
H(mm)	180	180	200	200	240	280	280	280
重量(Kg)	26	26	30	37	47	55	63	75
